Архитектура компьютера

Лекция 10

RISC. Pipeline. Структурное программирование 精简指令集计算机。 管道。 结构化编程

Пенской А.В., 2022

План лекции

Reduced Instruction Set Computer 精简指令集计算机

RISC 精简指令集计算机
подход к проектированию процессоров, где быстродействие увеличивается за счёт такого кодирования упрощённого набора инструкций.
一种处理器设计方法，通过对一组简化的指令进行编码来提高性能。

_RISC_

RISC. Предпосылки и особенности 精简指令集计算机。 背景与特点

  1. Сложные операции: 操作复杂：
    • встречаются редко;
      很少见；
    • последовательность простых команд.
      一系列简单的命令。
  2. Языки программирования высокого уровня.
    高级编程语言。
  3. Освобождение места от памяти микрокоманд и декодера для регистров и кэша (он тут даже нужнее).
    释放微指令存储器和解码器的空间用于寄存器和缓存（这里更需要）。
  4. Единый формат инструкций. Простота декодирования.
    统一指令格式。 易于解码。
  5. Оптимизация малого количества однообразных команд.
    优化少量单调命令。
  6. Параллелизм уровня инструкций (pipeline).
    指令级并行性（管道）。

CISC vs RISC instruction_

RISC. Pipeline. 精简指令集计算机。 管道。
Параллелизм уровня инструкций 指令级并行性

Разбиваем обработку инструкции на несколько этапов и выполняем их параллельно для разных команд. 我们将指令处理分为几个阶段，并针对不同的命令并行执行它们。

Один такт – одна стадия конвейера.
一个时钟周期 - 传送带的一级。

Как построить конвейер? 如何建造输送机？

  1. выделить стадии выполнения команд;
    突出显示命令执行的阶段；

  2. организовать внутренние структуры процессора так, чтобы:
    组织处理器的内部结构，以便：

    • у процессора был входной (поступают команды) и выходной конец (команды “покидают” процессор);
      处理器有一个输入端（命令到达）和一个输出端（命令“离开”处理器）；
    • структура процессора должна соответствовать стадиям выполнения команд;
      处理器的结构必须与命令执行的阶段相对应；
    • сегменты связаны регистрами, комбинационные схемы сбалансированы;
      各段通过寄存器连接，组合电路平衡；
    • все части процессора управляются одним тактовым сигналом;
      处理器的所有部分均由一个时钟信号控制；

  3. загружать в процессор команды каждый такт;
    每个时钟周期将命令加载到处理器中；

  4. разрешать конфликты из-за параллельного выполнения команд.
    解决由于命令并行执行而产生的冲突。

RISC. Типовые стадии конвейера 精简指令集计算机。 典型的输送机阶段

  1. Instruction Fetch. Считать инструкцию по адресу счётчика команд.
    指令获取。 从程序计数器地址读取指令。

  2. Instruction Decode. Декодировать инструкцию и считать регистры.
    指令译码。 解码指令并读取寄存器。

  3. Instruction Execute. Выполнение операций по изменению данных:
    指令执行。 执行更改数据的操作：

    • Register-Register Operation (Single-cycle latency): Сложение, вычитание, сравнение и логические операции.
      寄存器-寄存器操作（单周期延迟）：加法、减法、比较和逻辑运算。
    • Memory Reference (Two-cycle latency): Подготовка адресов для доступа к памяти.
      内存参考（两个周期延迟）：为内存访问准备地址。
    • Multi-cycle Instructions (Many cycle latency): Целочисленное умножение, деление и все операции с плавающей запятой.
      多周期指令（多周期延迟）：整数乘法、除法和所有浮点运算。

  4. Memory Access. Операнды считываются и записываются в/из памяти.
    内存访问。 操作数从内存中读取和写入。

  5. Write Back. Запись результата в регистры.
    回信。 将结果写入寄存器。

RISC. Работа конвейера 精简指令集计算机。 输送机操作

RISC. Типовая организация 精简指令集计算机。 典型组织

RISC. Проблемы конвейеризации 精简指令集计算机。 流水线问题

Структурные конфликты / Structural Dependency 结构依赖性

|    Tick | 1       | 2       | 3       | 4           |
| Instr.  |         |         |         |             |
|---------|---------|---------|---------|-------------|
| I1      | IF(Mem) | ID      | EX      | **Mem**     |
| I2      |         | IF(Mem) | ID      | EX          |
| I3      |         |         | IF(Mem) | ID          |
| I4      |         |         |         | **IF(Mem)** |

Разрешение конфликта пузырьком 气泡冲突解决

|    Tick | 1       | 2       | 3       | 4       | 5   | 6   | 7       |
| Instr.  |         |         |         |         |     |     |         |
|---------|---------|---------|---------|---------|-----|-----|---------|
| I1      | IF(Mem) | ID      | EX      | **Mem** | WB  |     |         |
| I2      |         | IF(Mem) | ID      | EX      | Mem | WB  |         |
| I3      |         |         | IF(Mem) | ID      | EX  | Mem | WB      |
| I4      |         |         |         | 0       | 0   | 0   | IF(Mem) |

Конфликты по данным / Data Dependency (Hazard) 数据冲突/数据依赖性（危险）

RAW – Read after Write
(Data-dependency)
i1. R3 <- R1 - R2
i2. R5 <- R3 + R4
WAR – Write after Read
(Anti-dependency)
i1. R3 <- R1 + R2
i2. R1 <- R4 + R5
WAW – Write after Write
(Output dependency)
i1. R3 <- R1 + R2
i2. R3 <- R4 + R5

Data hazard in the pipelined execution

Механизмы разрешения Data Hazard 数据危险解决机制

i1. R3 <- R1 - R2      i1. R3 <- R1 - R2
i2. R5 <- R3 + R4   => i3. R8 <- R7 + R6
i3. R8 <- R7 + R6      i4. R11 <- R9 + R10
i4. R11 <- R9 + R10    i2. R5 <- R3 + R4

Конфликты по управлению / Control Dependency / Branch Hazards 管理冲突/控制依赖/分支危险

Конвейер на практике

pic – 2; i7 – 14; p4 – 20; xeon – 30;
Xelerated X10q Network Processor – 200 стадий.

Преимущества: 优点

Недостатки:

Некоторые оптимизации для конвейера (далее детали): loop unrolling, hyper-threading, branch prediction.
管道的一些优化（详细信息如下）：循环展开、超线程、分支预测。

Loop Unrolling 循环展开

is a loop transformation technique that helps to optimize the execution time of a program. We basically remove or reduce iterations. Loop unrolling increases the program’s speed by eliminating loop control instruction and loop test instructions.
是一种循环转换技术，有助于优化程序的执行时间。 我们基本上删除或减少迭代。 循环展开通过消除循环控制指令和循环测试指令来提高程序的速度。

for (int x = 0; x < 100; x++) {
    delete(x);
}

for (int x = 0; x < 100; x += 5 ) {
    delete(x);
    delete(x + 1);
    delete(x + 2);
    delete(x + 3);
    delete(x + 4);
}
HyperThreading 超线程

For each processor core that is physically present, the operating system addresses two virtual (logical) cores and shares the workload between them when possible. The main function of hyper-threading is to increase the number of independent instructions in the pipeline.
对于物理上存在的每个处理器核心，操作系统会寻址两个虚拟（逻辑）核心，并在可能的情况下在它们之间共享工作负载。 超线程的主要作用是增加流水线中独立指令的数量。

HyperThreading

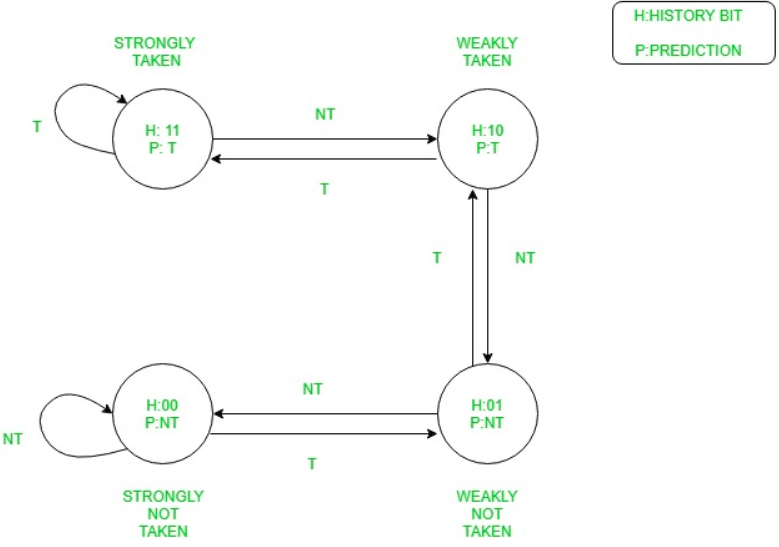

Branch Prediction 分支预测

Branch Prediction. Пример

const unsigned arraySize = 32768;
int data[arraySize];
for (unsigned c = 0; c < arraySize; ++c)
    data[c] = std::rand() % 256;

#ifdef SORT_DATA
    std::sort(data, data + arraySize);
#endif

long long sum = 0;
for (unsigned i = 0; i < 100000; ++i) {
    for (unsigned c = 0; c < arraySize; ++c) {
        if (data[c] >= 128)
            sum += data[c];
    }
}

Полный код: src/branch_prediction.cpp

На сколько будет отличаться время работы для сортированного и несортированного массивов?
排序数组和未排序数组的运行时间有何不同？

Скорость работы на несортированном и сортированном списках:
未排序和排序列表的工作速度：

branch_prediction_unsorted branch_prediction_sorted
Elapsed time: 19.5104 Elapsed time: 3.83967
Sum: 312426300000 Sum: 312426300000

Подробнее: stackoverflow

Branch Prediction. Оптимизация

cmp data[j], 128
jl .if_end
mov eax, j
mov ecx, eax
mov rcx, data[rcx]
add sum, rcx

-O0

cmp edx, 127
cmovle edx, r15d ;r15d always equals 0
add rbx, edx ;rbx = sum

-O3

Количество сброшенных инструкций 丢弃指令数

Процессор – i7. Не только из-за конвейера. 处理器 - i7。 不仅仅是因为传送带。

RISC. Практика

Почему RISC не победил CISC? Или победил? 为什么RISC没有打败CISC？ 还是他赢了？

- Мобильные -- уже. ПК и сервера -- в процессе. 移动 - 已经。 PC 和服务器正在进行中。 - Инструментальная поддержка (сколько лет делали `clang`?). 工具支持（他们制作《clang》多少年了？）。 - Бинарная совместимость (виртуализация, аппаратная трансляция, транспиляция). 二进制兼容性（虚拟化、硬件翻译、转译）。 - Зависимость себестоимости от серийности. 成本对批量生产的依赖性。 - RISC ядро внутри CISC процессора. CISC 处理器内的 RISC 内核。

Реализация структурного программирования 结构化编程的实现

(один поток) 一根线

Распределение регистров. Выражения 登记分配。 表达式

Процедуры. Функции. Subroutine 程序。 功能。 子程序

  1. Один вход. Один выход. jmp
    一个入口。 一个出口。 jmp
  2. Многократный вход.
    多个入口。
    • Хранение адреса возврата.
      存储返回地址。
    • Зарезервирован под процедуру.
      为程序保留。
  3. Реентерабельный вход.
    可重入输入。
    • Один поток. Несколько потоков.
      单线程。 一些线程
    • Зарезервированный возврат и память для каждого вызова.
      为每次调用保留返回和内存。
  4. Рекурсивные функции.
    递归函数。
    • Автоматическая память.
      自动记忆。
    • Стек возврата.
      返回堆栈。
  5. Сброс регистров. 复位寄存器。
  6. inline
