Архитектура компьютера

Лекция 14

Кеширование. Ассоциативность 缓存。 关联性

Пенской А.В., 2022

План лекции

Организация кеш-памяти 缓存组织

Кеш = память + логика (схемы):
缓存=内存+逻辑（电路）：

Больше данных $\rightarrow$ больше логики.
更多数据 $\rightarrow$ 更多逻辑。

Масштабирование по времени или по площади:
按时间或区域缩放：

Ассоциативность кеша 缓存关联性

Тег – идентификатор области памяти, сохранённой в кеш-линии:
Tag——存储在缓存行中的内存区域的标识符：

- адрес ячейки памяти; 存储单元地址； - адрес ячейки памяти, обрезанный снизу (младшие биты), для адресации машинным словом или блоком; 存储单元的地址，从下面（低位）修剪，用于按机器字或块寻址； - адрес ячейки памяти, обрезанный сверху (старшие биты): 存储单元的地址，在顶部修剪（高位）： - 64 бита адресного пространства никто не использует; 没有人使用 64 位地址空间； - локальность данных; 数据局部性； - адрес ячейки памяти, обрезанный в середине. 存储单元地址，中间切断。

_Отображение кеша на память_

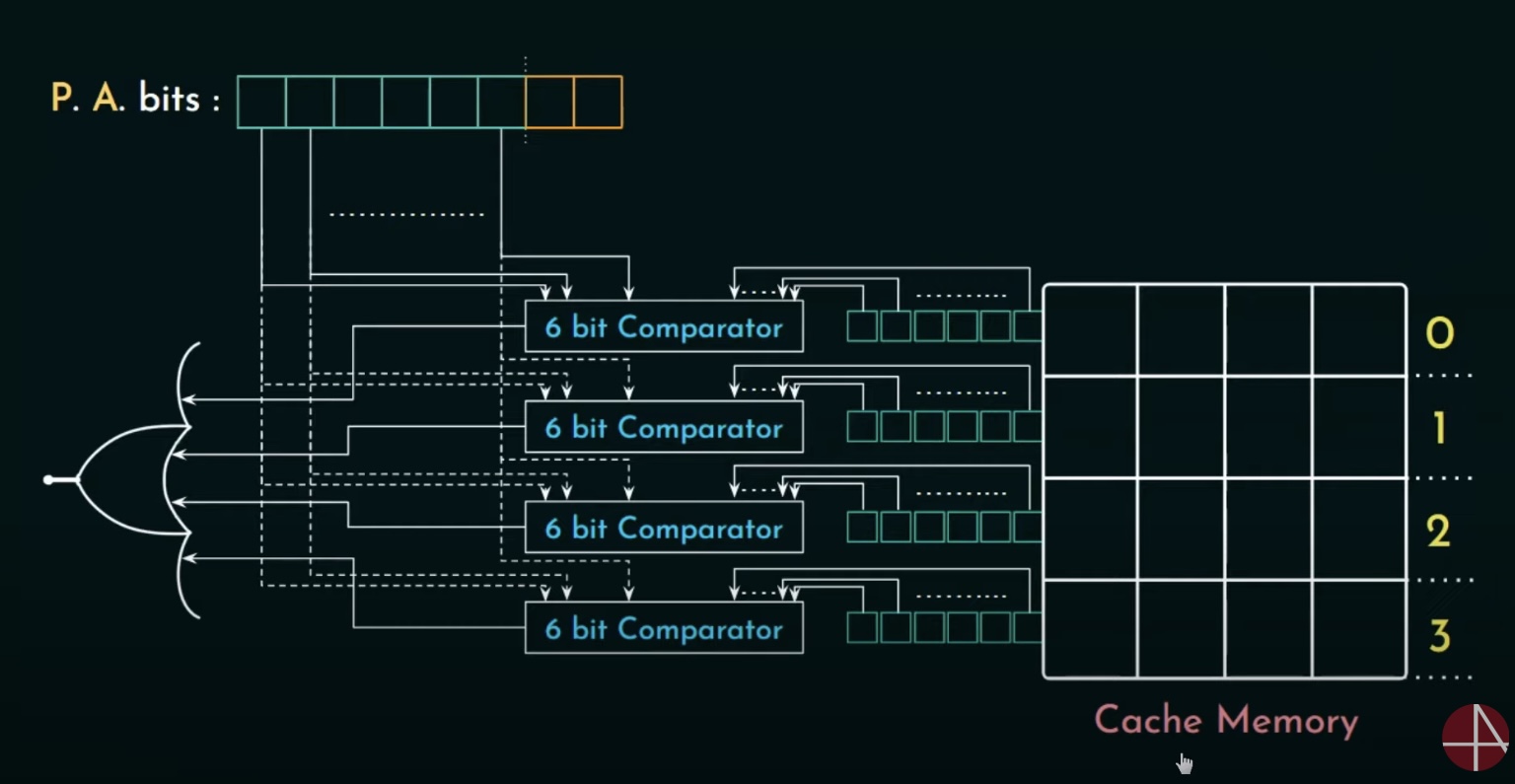

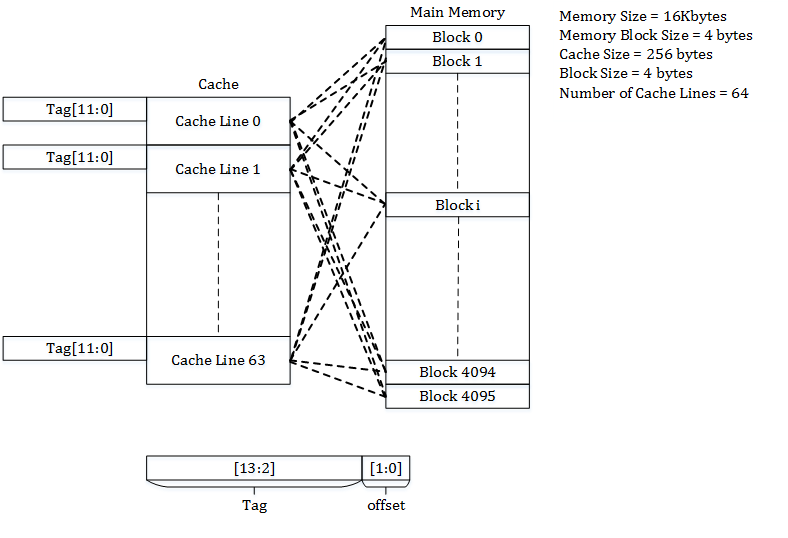

Полностью ассоциативный кеш
(Fully Associative Cache)
全关联缓存

Любая строка памяти может быть отображена в любую строку кеша.
任何内存行都可以映射到任何高速缓存行。

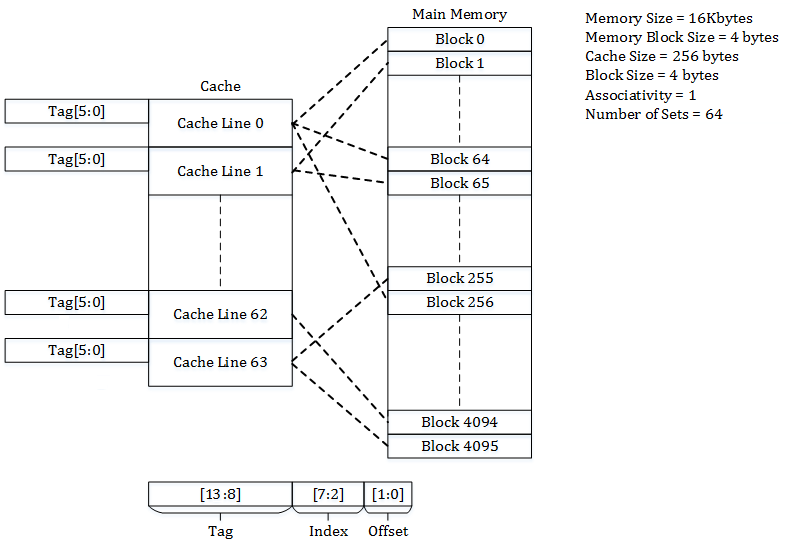

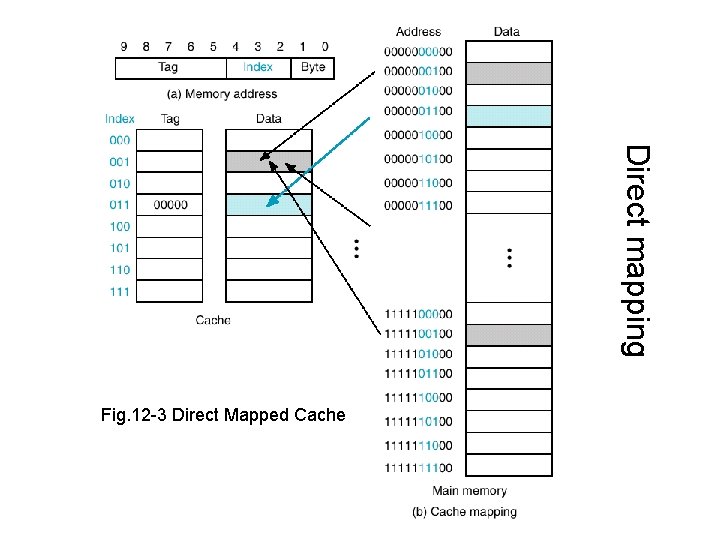

Кеш с прямым отображением
(Direct Mapping Cache)
直接映射缓存

Данная строка ОЗУ может быть отображена в единственную строку кеша, но в каждую строку кеша может быть отображено множество возможных строк ОЗУ.
给定的 RAM 行可以映射到单个高速缓存行，但每个高速缓存行可以有许多可能的 RAM 行映射到它。

Адрес “обрезается” выделением индекса, а значит:
通过分配索引来“截断”地址，这意味着：

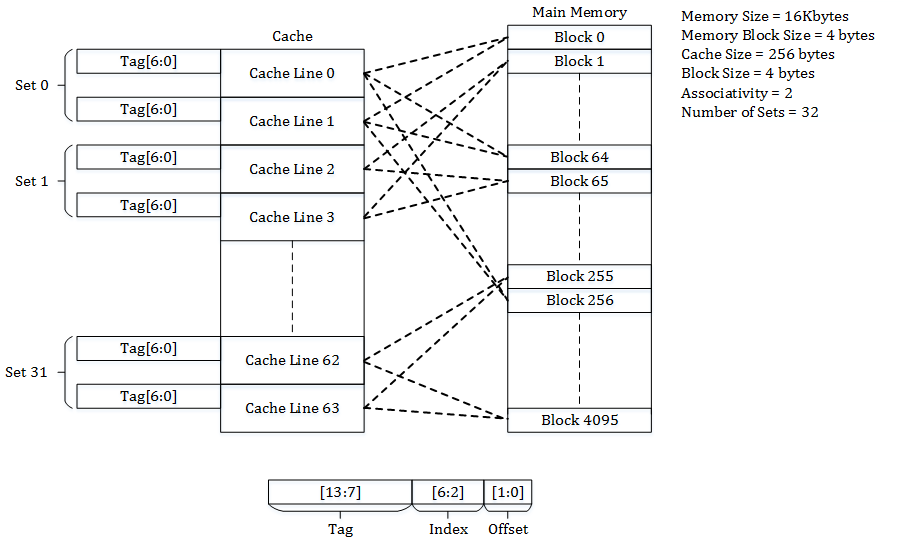

Множественно-ассоциативный кеш
(N-Way Set Associative Cache)
N路组关联高速缓存

кеш-память делится на несколько “банков”, каждый из которых функционирует как кеш с прямым отображением.
高速缓冲存储器被分成几个“存储体”，每个“存储体”充当直接映射高速缓存。

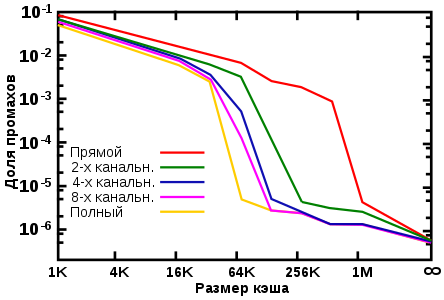

_Эффективность кеша от уровня ассоциативности_

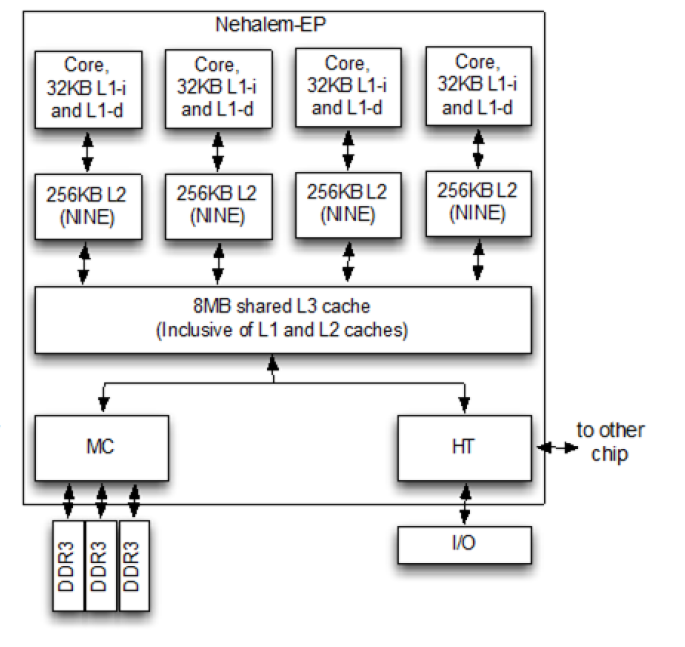

Многоуровневый кеш. Варианты 多级缓存。 选项

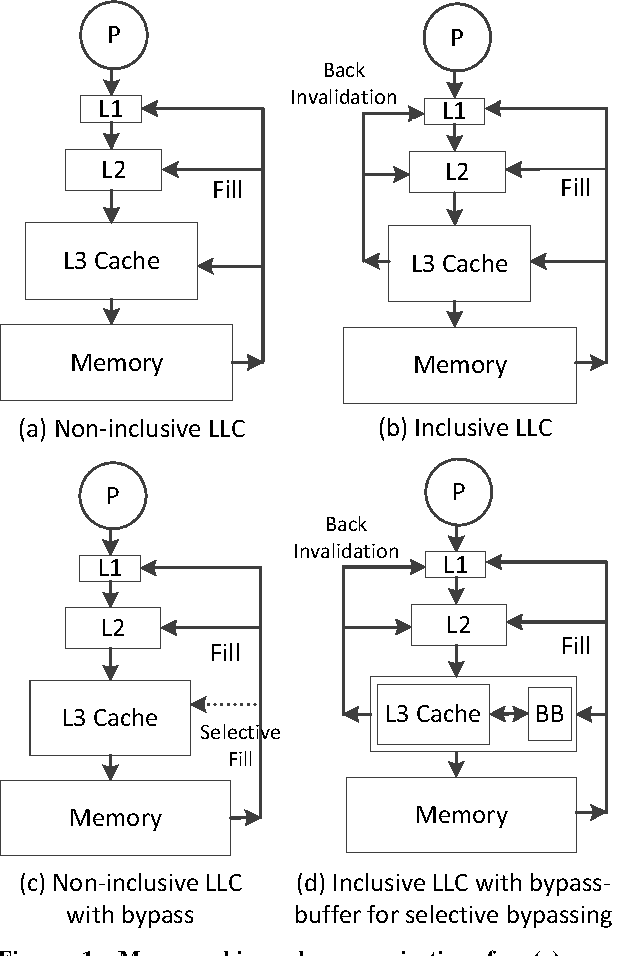

Inclusive / Exclusive Caches 包含/独占缓存

  1. инклюзивная (записи дублируются);
    包含（记录有重复）；
  2. эксклюзивная (записи не дублируются, а перемещаются между кешами разных уровней, поэтому информация в кеше каждого уровня уникальна);
    独占（条目不重复，而是在不同级别的缓存之间移动，因此每个级别的缓存中的信息都是唯一的）；
  3. ни эксклюзивная, ни инклюзивная (NINE) (произвольные варианты).
    既不排他也不包容(NINE)（任意选项）。

Параллельный доступ. Состояние кеш-линий

并行访问。 缓存行状态

  1. Modified – It means that the value in the cache is dirty, that is the value in the current cache is different from the main memory.
    修改 – 表示缓存中的值是脏的，即当前缓存中的值与主存中的值不同。
  2. Exclusive – It means that the value present in the cache is the same as that present in the main memory, that is the value is clean.
    独占 – 表示缓存中存在的值与主存中存在的值相同，即该值是干净的。
  3. Shared – It means that the cache value holds the most recent data copy and that is what is shared among all the cache and main memory as well.
    共享 – 这意味着缓存值保存最新的数据副本，并且这也是所有缓存和主内存之间共享的内容。
  4. Owned – It means that the current cache holds the block and is now the owner of that block, that is having all rights on that particular block.
    拥有 – 这意味着当前缓存持有该块，并且现在是该块的所有者，即拥有该特定块的所有权利。
  5. Invalid – This states that the current cache block itself is invalid and is required to be fetched from other cache or main memory.
    无效 – 这说明当前缓存块本身无效，需要从其他缓存或主存中获取。
Параллельный доступ. Когерентность 并行访问。 连贯性

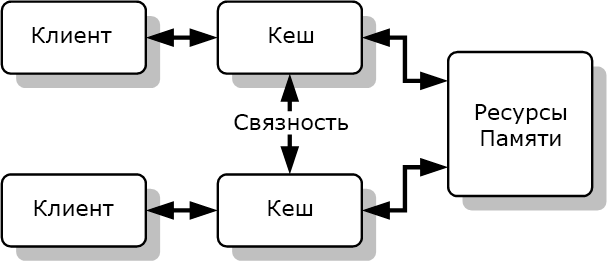

_Когерентность кешей_

Параллельный доступ. Offtopic. CAP

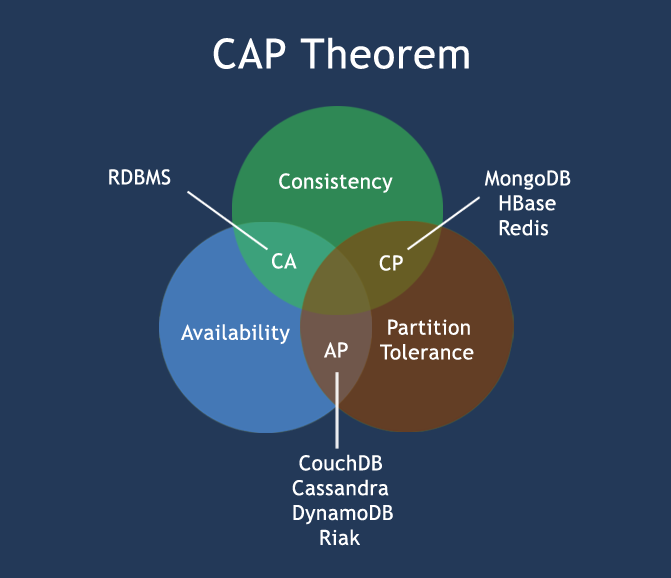

CAP-теорема. В распределённых системах нельзя одновременно получить:
CAP定理。 在分布式系统中你无法同时获得：

Параллельный доступ. Offtopic. Consistency 并行访问。 无关。 一致性

Notes: https://habr.com/ru/post/100891/

Примеры непрозрачности кеш-памяти 缓存不透明的示例

Перемножение матриц 矩阵乘法

$c_{ij} = \sum_{r=1}^m a_{ir}b_{rj} \left(i=1, 2, \ldots l; j=1, 2, \ldots n \right)$

где:

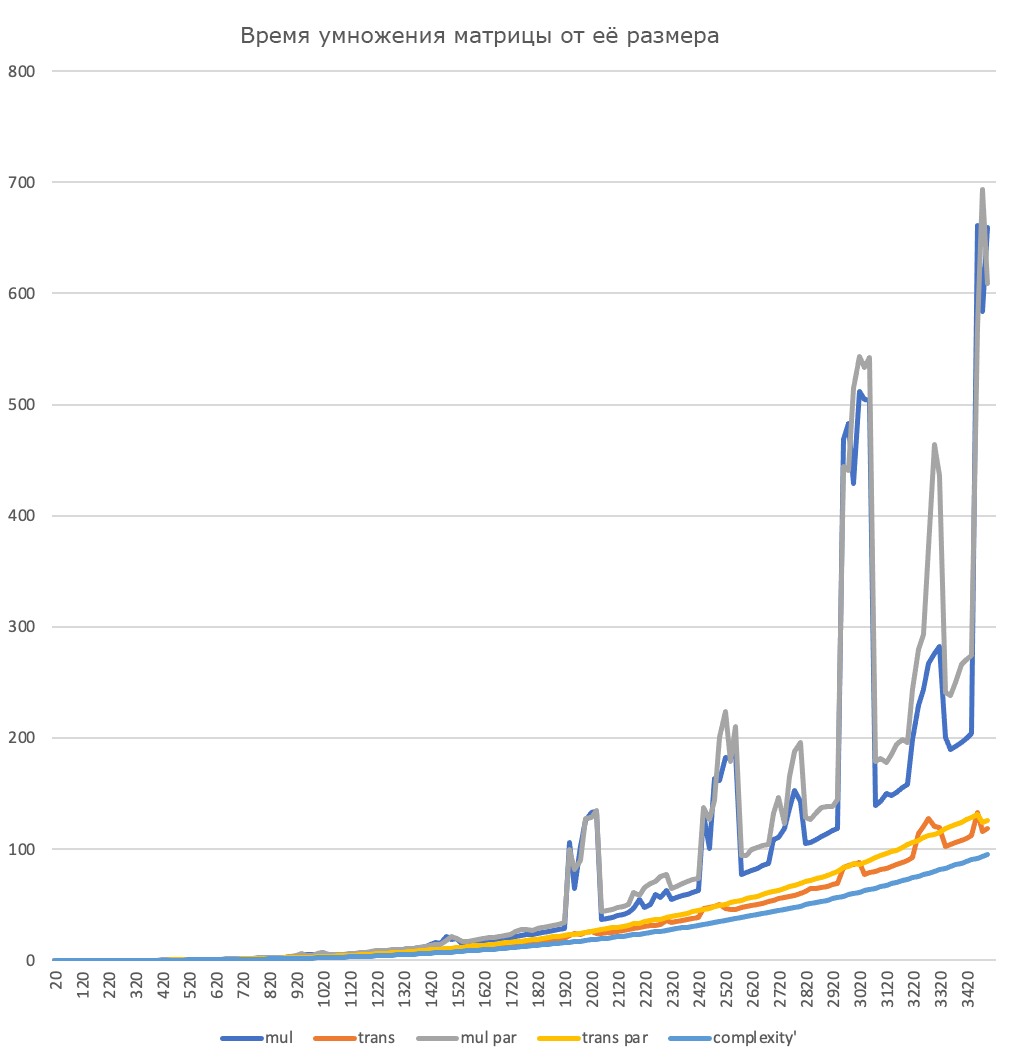

_Длительность перемножения матриц от их размера_

Наивное перемножение матриц 朴素矩阵乘法
for (int i = 0; i < size; i++) {
  for (int j = 0; j < size; j++) {
    C[i][j] = 0;
    for (int k = 0; k < size; k++) {
      C[i][j] += A[i][k] * B[k][j];
    }
  }
}

_Длительность перемножения матриц от их размера_

Перемножение транспонированных матриц 转置矩阵相乘
B2 = transpose(size, B);
// ...
for (int i = 0; i < size; i++) {
  for (int j = 0; j < size; j++) {
    C[i][j] = 0;
    for (int k = 0; k < size; k++) {
      C[i][j] += A[i][k] * B2[j][k];
    }
  }
}

_Длительность перемножения матриц от их размера_

Паттерн доступа к памяти 内存访问模式

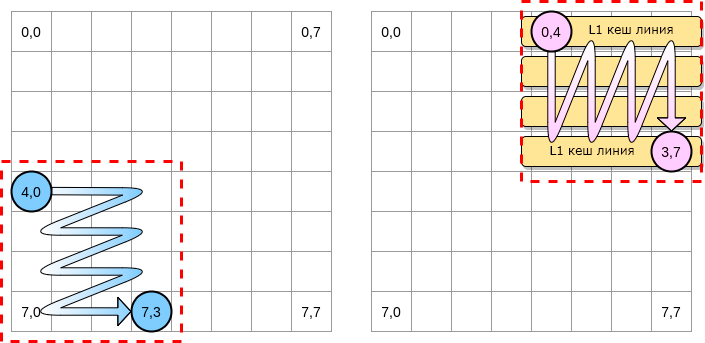

_Примерный паттерн доступа к памяти_

Array of Structures (AoS), Structure of Arrays (SoA) 结构数组 (AoS)、数组结构 (SoA)

struct point3D {
    float x;
    float y;
    float z;
};
struct point3D points[N];
float get_point_x(int i) { return points[i].x; }

struct pointlist3D {
    float x[N];
    float y[N];
    float z[N];
};
struct pointlist3D points;
float get_point_x(int i) { return points.x[i]; }

Meltdown и другие уязвимости, связанные с кеш-памятью 崩溃和其他与缓存相关的漏洞

Уязвимость позволяет локальному атакующему (при запуске специальной программы) получить несанкционированный доступ на чтение к привилегированной памяти (памяти, используемой ядром операционной системы).
该漏洞允许本地攻击者（通过运行特殊程序）获得对特权内存（操作系统内核使用的内存）的未经授权的读取访问权限。

— Wikipedia

Основная память как кеш процессора 主存作为处理器缓存

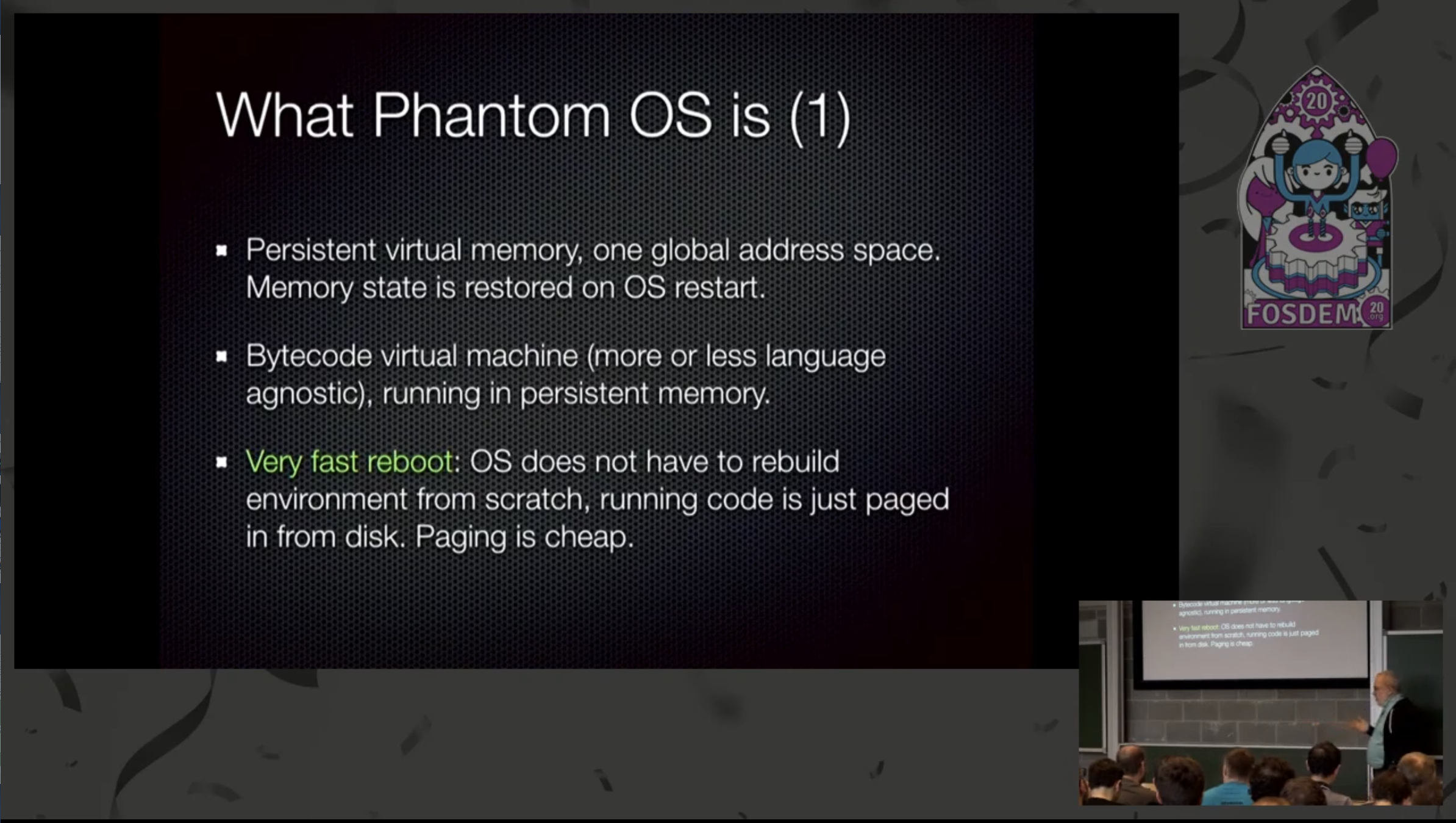

Фантом ОС Phantom 操作系统
операционная система, разрабатываемая российской компанией Digital Zone с 2010 года.
俄罗斯公司 Digital Zone 自 2010 年以来开发的操作系统。

[Фантом (операционная система)]

Параллелизм 并行性

  1. Когда нужно работать сразу над несколькими задачами (ввод-вывод, системы управления).
    当您需要同时处理多项任务时（输入输出、控制系统）。
  2. Когда нужно повысить уровень утилизации ресурсов (не простаиваем, а занимаемся чем-то полезным).
    当你需要提高资源利用率时（我们不会闲着，而是做一些有用的事情）。
  3. Когда нужно повысить производительность компьютера (делаем больше дел за единицу времени).
    当您需要提高计算机性能时（单位时间做更多的事情）。

Виды параллелизма 并行类型

  1. Уровень битов (Bit-level Parallelism). “Ширина” комбинационных схем, шин данных и машинного слова.
    **位级并行性。 组合电路、数据总线和机器字的“宽度”。
  2. Уровень команд (Instruction-level parallelism). Параллельное выполнение нескольких инструкций.
    命令级（指令级并行）。 多条指令的并行执行。
  3. Уровень задач (Task/Thread-level parallelism). Параллельное выполнение нескольких программ.
    任务级（任务/线程级并行性）。 并行执行多个程序。

Рост производительности процессоров 处理器性能增长

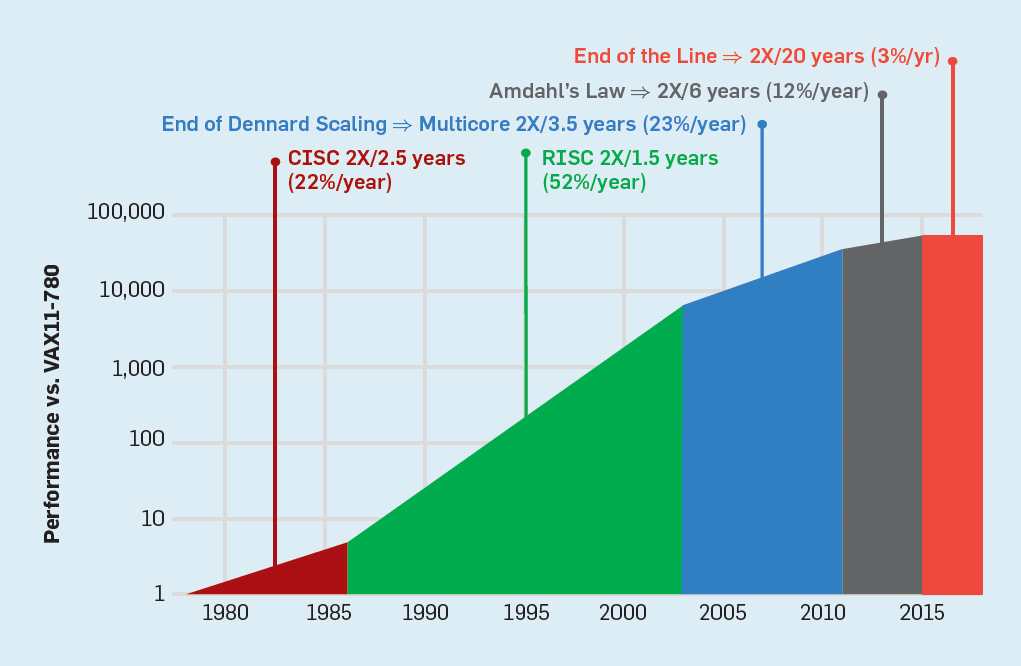

Рост производительности относительно процента задачи, который может быть выполнен параллельно, и количества вычислителей.
相对于可以并行执行的任务的百分比和计算机数量而言，生产率的提高。

Amdahl's law
